Обслуживание форсунок

При обслуживании форсунки провести проверку и регулировку в следующем порядке:

• Каждую форсунку отрегулируйте на давление начала впрыскивания:


  Модель двигателя	Модель форсунки	Давление начала впрыска
  DiZel-Z-238БЕ2, DiZel-Z-238ДЕ2 с общими головками	267.1112010-02	26,5+0,8 Мпа (270+8 кгс/см2).
  	204.1112010-50.01	26,5+1,2МПА (270+12 кгс/см2).
  DiZel-Z-238ДЕ2 с индивидуальными головками	51.1112010-01	26,5+1,2 Мпа (270+12 кгс/см2).
  DiZel-Z-238БЕ, DiZel-Z-238ДЕ	261.1112010-11	20,6+0,8 Мпа (210-8 кгс/см2).

Регулировку рекомендуется производить на специальном стенде типа КИ-3333 (рис. 66), удовлетворяющем ГОСТ 10579-88.

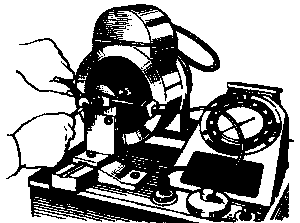

Рис. 66. Регулировка давления начала впрыскивания.

Давление начала впрыскивания форсунок моделей 267-02, 261-11 регулируется винтом при снятом колпаке форсунки и отвернутой контргайке. При ввертывании винта давление повышается, при вывертывании-понижается.

Давление начала впрыскивания форсунок моделей 204-50.01 и 51-01 регулируется с помощью регулировочных шайб. При увеличении их общей толщины давление повышается, при уменьшении - понижается.

Проверить герметичность распылителя по запирающему конусу иглы и отсутствие течей в местах уплотнений линии высокого давления. Для этого создать в форсунке давление топлива на 1...1,5 МПа (10...15 кгс/см2) ниже давления начала впрыскивания. При этом в течение 15 секунд не должно быть подтекания топлива из распиливающих отверстий; допускается увлажнение носика распылителя без отрыва топлива в виде капли. Герметичность в местах уплотнений линии высокого давления проверить при выдержке под давлением в течение 2 мин; на верхнем торце гайки распылителя (при установке форсунки под углом 15° к горизонтальной поверхности) не должно образовываться отрывающейся капли топлива.

Подвижность иглы проверить прокачкой топлива через форсунку, отрегулированную на заданное давление начала впрыскивания на опрессовочном стенде, при частоте впрыскивания 30-40 в минуту. Допускается подвижность иглы проверять одновременно с проверкой качества распиливания.

Качество распиливания проверять на опрессовочном стенде прокачкой топлива через форсунку, отрегулированную на заданное давление начала впрыскивания при частоте 60-80 впрыскиваний в минуту.

Качество распыливания считается удовлетворительным, если топливо впрыскивается в атмосферу в туманообразном состоянии и равномерно распределяется как по всем струям, так и по поперечному сечению каждой струи. Начало и конец впрыскивания при этом должны быть четкими. После окончания впрыскивания допускается увлажнение носика распылителя без образования капли.

Впрыскивание топлива у новой форсунки сопровождается характерным резким звуком. Отсутствие резкого звука у бывших в эксплуатации форсунок не означает снижения качества их работы.

Герметичность уплотнения, соединения и наружных поверхностей полости низкого давления проверять опрессовкой воздухом давлением 0,45±0,05 МПа (4,5+0,5 кгс/см2). Пропуск воздуха в течении 10 секунд не допускается при подводе воздуха со стороны носика распылителя.

Герметичность соединений «распылитель-гайка распылителя» проверять опрессовкой воздухом давлением 0,5+0,1 МПа (5±1 кгс/см2) в течение 10 секунд при подводе воздуха со стороны носика распылителя. Пропуск пузырьков воздуха по резьбе гайки распылителя при погружении ее в дизельное топливо не допускается.

При закоксовке или засорении одного или нескольких распыливающих отверстий распылителя форсунку разобрать, детали форсунки прочистить и тщательно промыть в профильтрованном дизельном топливе.

При не герметичности по запирающему конусу распылитель в сборе подлежит замене. Замена деталей в распылителе не допускается.

Разборку форсунки выполнять в следующей последовательности:

Форсунки моделей 267-02, 204-50.01, 261-11:

• отвернуть колпак форсунки;
• отвернуть контргайку и вывернуть до упора регулировочный винт;
• отвернуть гайку пружины на полтора  два оборота;
• отвернуть гайку распылителя;
• снять распылитель, предохранив иглу распылителя от выпадания.

Форсунка модели 51-01:

• отвернуть гайку распылителя;
• снять распылитель, предохранив иглу распылителя от выпадания

Нагар с корпуса распылителя счищать металлической щеткой или шлифовальной шкуркой с зернистостью не грубее "М40". Распыливающие отверстия прочистить (рис. 67) стальной проволокой диаметром 0,3 мм (для распылителя форсунок моделей 267-02. 204-50.01, 261-11) и диаметром 0,28 мм (для распылителя форсунки модели 51-01). Применять для чистки внутренних полостей корпуса распылителя и поверхностей иглы твердые материалы и шлифовальную шкурку не допускается.

Рис. 67. Чистка распыливающих отверстий: 1 — распылитель; 2 — стальная проволока; 3 — зажимной патрон.

Перед сборкой распылитель и иглу тщательно промыть в профильтрованном дизельном топливе. Игла должна легко перемещаться: выдвинутая из корпуса распылителя на одну треть длины направляющей, при наклоне распылителя на угол 45° от вертикали, игла должна плавно, без задержек полностью опускаться под действием собственного веса.

Сборку форсунки производить в последовательности обратной разборке. При загяжке гайки разверните распылитель против направления навинчивания гайки до упора в фиксирующие штифты и, придерживая его в этом положении, наверните гайку рукой, после чего гайку окончательно затяните.

Момент затяжки гайки распылителя 60...70 Нּм (6...7 кгсּм), штуцера форсунки   80...100 Нּм (8... 0 кгсּм).

После сборки отрегулировать форсунку на давление начала впрыскивания и проверить качество распыливания топлива и четкость работы распылителя.

Установка форсунок или распылителей, несоответствующих данному двигателю, категорически запрещается.
