Все детали форсунки модели 51 собраны в корпусе 7 (рис. 30). К нижнему торцу корпуса форсунки гайкой 2 присоединяются проставка 3 и распылитель 1 (мод. 335.1112110-60).
Взаимное расположение корпуса форсунки, проставки и распылителя определяется штифтами, запрессованными в проставке. Внутри корпуса распылителя 1 находится запорная игла. Корпус и игла составляют прецизионную пару. Распылитель имеет шесть распыливающих отверстий. Усилие затяжки пружины 5 (давление начала впрыскивания) регулируется регулировочными шайбами 6, установленными в корпус форсунки.
Топливо подводится к форсунке через штуцер корпуса форсунки в который установлен щелевой фильтр 8.
Топливо, просочившееся через зазор между иглой и корпусом распылителя, отводится из форсунки через полость пружины и отверстие в корпусе форсунки.
Топливо, просочившееся через зазор между иглой и корпусом распылителя, отводится из форсунки через полость пружины и отверстие в корпусе форсунки.

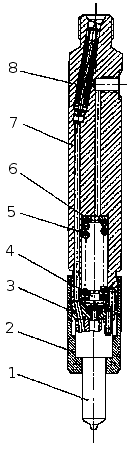

Рис. 30. Форсунка: 1 — распылитель; 2 — гайка распылителя; 3 — проставка;
4 — штамп; 5 — пружина; 6 — регулировочные шайбы; 7 — корпус; 8 — щелевой
фильтр.
