Все детали форсунки модели 261-11 (рис. 31) собраны в корпусе 2. К нижнему торцу корпуса форсунки гайкой 3 присоединяется корпус 4 распылителя, внутри которого находится запорная игла 5. Игла и корпус распылителя составляют прецизионную пару, которая может заменяться только комплектно. Распылитель имеет четыре распыливающих отверстия и фиксируется относительно корпуса двумя штифтами 6.
Штанга 1 своим нижним концом упирается в хвостовик иглы распылителя. Сверху на штангу напрессована тарелка 7, в которую упирается пружина 13 форсунки. Усилие предварительной затяжки пружины (давление начала впрыскивания) регулируется винтом 9, ввернутым в гайку пружины 11. Винт фиксируется контргайкой 8. На гайку пружины навернут колпак 10 с уплотнительной шайбой 12.
Топливо подводится к форсунке через штуцер 15, в который установлена втулка 14, поджимающая сетчатый фильтр 16. Топливо, просочившееся через зазор между иглой и корпусом распылителя, отводится из форсунки через дренажный топливопровод.
Форсунка устанавливается в латунный стакан головки цилиндров. Под торец гайки распылителя подкладывается медная гофрированная шайба для уплотнения от прорыва газов.

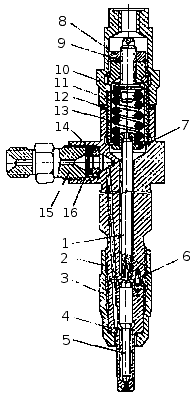

Рис. 31. Форсунка: 1 — штанга; 2 — корпус; 3 — гайки распылителя; 4 —
корпус распылителя; 5 — игла распылителя; 6 — штифт; 7 — тарелка пружины; 8 —
контргайка; 9 — регулировочный винт; 10 — колпак; 11 — гайка пружины; 12 —
шайба; 13 — пружина; 14 — втулка; 15 — штуцер; 16 —
фильтр.
