Система питания двигателя DiZel-Z — разделенного типа. Она состоит из топливного насоса высокого давления со всережимным регулятором частоты вращения и встроенным корректором для корректирования подачи топлива, топливоподкачивающим насосом, форсунок, фильтров грубой и тонкой очистки топлива, топливопроводов низкого и высокого давления.
Из бака через фильтр грубой очистки топливо засасывается топливоподкачивающим насосом и подается в фильтр тонкой очистки и далее к топливному насосу высокого давления.
Топливный насос в соответствии с порядком работы цилиндров подает топливо по топливопроводам высокого давления к форсункам, которые распыливают его в цилиндрах двигателя. Через перепускной клапан в топливном насосе и жиклер в фильтре тонкой очистки излишки топлива, а вместе с ними и попавший в систему воздух отводятся по топливопроводу в топливный бак. Просочившееся в полость пружины форсунки топливо отводится по сливному трубопроводу в бак.

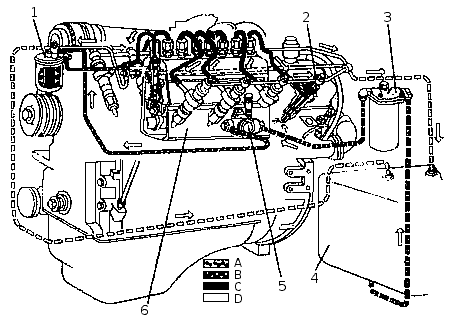

Рис. 19. Схема системы питания: А — всасывающая магистраль; В — низкое давление; С — высокое давление; D — слив излишков топлива в бак; 1 — фильтр тонкой очистки топлива; 2 — форсунка; 3 — фильтр грубой очистки топлива; 4 — топливный бак; 5 — топливоподкачиваюший насос; 6 — топливный насос высокого давления.
