Привод вентилятора с включателем механического типа

Фрикционный привод может работать в трех режимах: автоматическом, постоянно включенным и постоянно выключенном. Управление вентилятора осуществляется с помощью выключателя.

Вентилятор при неработающем двигателе находится в отключенном состоянии. После пуска двигателя крыльчатка вентилятора может вращаться за счет трения в подшипниках и других сопрягаемых деталях дисковой муфты с частотой 200÷500 об/мин.

При достижении температурного состояния двигателя близкого к высшему оптимальному (+85° ...+93° С) масло от включателя под давлением поступает в штуцер 13 (рис. 38) корпуса 14. Далее через отверстие в корпусе, радиальные отверстия во втулках 10 и 22 попадает в осевое отверстие ведущего вала 18, а оттуда к поршню 30. Поршень начинает перемещаться, передавая усилия через пружины 32 на обойму, которая давит на диски 4 и 5, выбирая зазоры между ними. После сжатия ведущих и ведомых дисков ведомый вал 25 с крыльчаткой начинает вращаться с рабочей частотой.

После того как, температурное состояние двигателя достигнет значения  близкого   к  низшему  оптимальному,  включатель прекращает подачу масла. Масло, находящееся под доршнем 30, под действием центробежных сил, а также пружин 7, 32 через дренажные отверстия по специальным каналам перемещается во внутреннюю полость передней крышки 2 и шкива 24. С помощью черпательной трубки 9 и далее по каналам в корпусе масло попадает в картер двигателя.

По мере освобождения полости под поршнем 30 от масла он перемещается под действием пружин 7 и 32. Диски фрикционного привода расходятся и вентилятор отключается.

Рис. 38. Привод вентилятора 1 — манжета; 2 — крышка; 3 — подшипник; 4 — диск ведомый; 5 — диск ведущий; 6 — прокладка; 7 — пружина отжимная; 8 — кольцо упорное; 9 — трубка черпательная; 10 — втулка распорная; 11 — кольцо уплотнительное; 12 — манжета; 13 — штцер; 14 — корпус; 15 — подшипник; 16 — фланец упорный; 17 — шестерня; 18 — вал ведущий; 19 — шайба; 20 — прокладка; 21 — втулка; 22 — втулка распорная; 23 — подшипник; 24 — шкив; 25 — вал ведомый; 26 — подшипник; 27 — обойма нажимная; 28 — кольцо уплотнительное; 29 — кольцо уплотнительное; 30 — поршень; 31 — упор поршня; 32 — пружина нажимная.

Включатель механического типа (рис. 39) совмещен с термодатчиком и ручным переключателем режимов и устанавливается на водяную трубу двигателя. Включатель служит для управления муфтой фрикционного привода. Режим его работы устанавливается с помощью ручного переключателя 20, имеющего три положения;

• положение "А" - автоматическое;
• положение "В" - постоянно включено;
• положение "О" - постоянно выключено.

Масло из центрального масляного канала блока по подводящей трубке 29 поступает во включатель.

При положении рычага "В" масло беспрепятственно проходит через выключатель и по отводящей трубке 25 поступает в привод, включая, его.

При положении рычага "О" масло в привод не поступает. Привод отключен.

При положении рычага "А" включение и выключение фрикционного привода происходит автоматически в зависимости от температуры охлаждающей жидкости двигателя. При температуре охлаждающей жидкости свыше +70°С поршень 8 датчика 12 выталкивается из корпуса в результате объемного расширения наполнителя датчика. Поршень 8, упираясь в толкатель 7, поднимает его, одновременно сжимая пружину 6 золотника 5. Золотник выключателя 5 остается неподвижным, т. к. удерживается шариком 18 фиксатора 14. При температуре охлаждающей жидкости около +85°С толкатель 7 касается золотника 5, шарик 18 выходит из фиксирующей канавки, золотник 5 резко передвигается в сторону движения толкателя 7. Шарик 18 попадает в другую фиксирующую канавку, золотник 5 останавливается и занимает положение, при котором полость, в которую подводится масло, соединяется с полостью, отводящей масло. По трубке масло поступает к фрикционному приводу вентилятора.

По мере снижения температуры охлаждающей жидкости поршень датчика 8 начинает двигаться в датчик 12 под действием пружины 6. При температуре охлаждающей жидкости +70°С происходит обратное перемещение золотника 5, который перекрывает подводящую и отводящую полости, прекращая доступ масла к приводу. Привод при этом отключается.

Внимание! При подготовке к преодолению брода необходимо включатель привода вентилятора установить в положение "О" (постоянно выключено). В остальном необходимо руководствоваться разделом "Преодоление брода" инструкции по эксплуатации автомобиля.

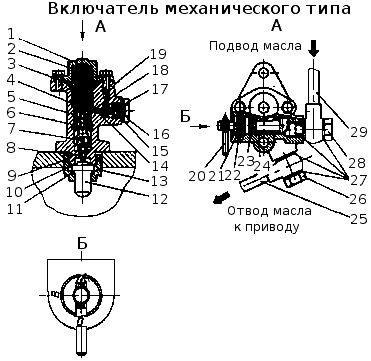

Рис. 39. Включатель: 1 — крышка корпуса; 2 — пружина возвратная; 3 — кольцо уплотнительное; 4 — шайба; 5 — золотник; 6 — пружина золотника; 7 — толкатель; 8 — поршень датчика; 9 — кольцо уплотнительное; 10 — шайба регулировочная; 11 — кольцо уплотнительное; 12 — датчик; 13 — гайка; 14 — шток фиксатора; 15 — шайба; 16 — пробка; 17 — пружина фиксатора; 18 — шарик; 19 — корпус; 20 — рычаг крана; 21 — пружина; 22 — шарик; 23 — кольцо; 24 — пробка храна; 25 — трубка отводящая; 26 — трубка подводящая.
