При ежедневном техническом обслуживании проверять работу генератора 1702.3771 по показаниям контрольной лампы и указателю тока заряда аккумуляторной батареи. При запуске двигателя контрольная лампа должна загораться, а после пуска двигателя-погаснуть.
При ТО-1 без снятия генератора с двигателя проводить техническое обслуживание в следующем объеме:
- проверить затяжку и при необходимости подтянуть крепление генератора к двигателю.
- проверить затяжку и чистоту мест присоединения проводов к генератору, аккумуляторной батарее и регулятору напряжения. При необходимости очистить места соединений и подтянуть контактные гайки и винты.
- проверить состояние щеточного узла, для этого:
- отсоединить штекер от генератора;
- отвернуть винты крепления щеткодержателя и аккуратно снять его;
- проверить свободное (без заеданий и рывков) перемещение щеток в направляющих щеткодержателя;
- проверить высоту щеток, которая должна быть не менее 8 мм. Изношенные щетки, при необходимости, заменить. При замене щеток проверить состояние контактных колец. Если износ контактных колец превышает 0,5 мм по диаметру, кольца проточить до ровной поверхности.
- установить щеткодержатель со щетками на генератор в обратной последовательности.
При необходимости генератор разобрать. Разборку генератора производить только
в специальной мастерской, располагающей необходимыми инструментами и
измерительными приборами. Внимательно осмотреть шарикоподшипники. При наличии
дефекта шарикоподшипники заменить. Собрать генератор и проверить электрические
параметры.
Разборка и сборка генераторной установки
Внимание! Полная разборка генератора до истечения гарантии запрещается. Без крайней необходимости любая разборка не рекомендуется.
Снять генераторную установку с двигателя, очистить от пыли и грязи и разобрать в следующем порядке:
- Отвернуть два винта крепления щеткодержателя и аккуратно снять его с генератора.
- Отвернуть четыре винта и снять крышку со стороны контактных колец вместе со статором.
- Отвернуть три гайки крепления выводов статора к выпрямительному блоку, статор отделить от крышки.
- Отвернуть гайку крепления шкива и снять шкив и вентилятор. Извлечь шпонку и снять упорную втулку.
- Снять с вала ротора крышку со стороны привода при помощи пресса.
Сборку генератора производить в порядке, обратном разборке.
Проверка электрических параметров
Проверку электрических параметров производить на универсальном стенде по схеме, приведенной на рис. 74. При этом питание обмотки возбуждения осуществляется от постороннего тока напряжением 28 В и устанавливается по вольтметру PV3.
Генератор должен соответствовать данным, указанным в разделе «Технические характеристики генератора 1702.3771».
При проверке выключатели Q2 и Q3 размыкаются, а выключатель Q1 замыкается при проверке с нагрузкой. При испытании без нагрузки и с нагрузкой частота вращения ротора постепенно повышается, пока напряжение по вольтметру PV1 не достигнет значения 28 В. При испытании с нагрузкой устанавливается требуемая величина тока нагрузки по амперметру РА, после чего замеряется частота вращения ротора.

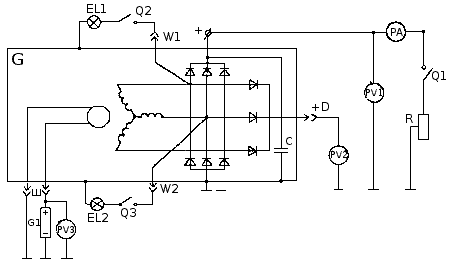

Рис. 74. Схема для проверки электрических характеристик: G — генератор; G1 — аккумуляторная батарея; С — конденсатор 2,2 мкФ; R — сопротивление; PV1, PV2, PV3 — вольтметры; PA — амперметр; Q1-Q3 — выключатели; «+D» - клемма дополнительных диодов; W1, W2 – выводы фаз; EL1, EL2 — контрольные лампы; «Ш», «+», «-» - выводы генератора.
