Техническое обслуживание ЭФУ проводить при подготовке двигателя к зимней эксплуатации в связи с переводом двигателя с летних сортов гоплива на зимние, а также с необходимостью проверки технических параметров основных изделий ЭФУ: факельной штифтовой свечи и электромагнитного клапана.
- ЭФУ снять с двигателя.
- Параметры для проверки факельной штифтовой свечи:
При номинальном напряжении 19 В, ток через минуту после включения должен быть 11,0-11,8 А.
Пропускная способность жиклера свечи должна быть 440 см3/мин при давлении подаваемого воздуха 145 кПа (1,5 кгс/см2) и температуре 20°±5°С. - Параметры для проверки электромагнитного клапана:
При номинальном напряжении 24 В потребляемая мощность - не более 48 Вт;
Напряжение срабатывания (открытия) клапана 9-15 В;
Напряжение отпускания (закрытия) клапана не более 6 В;
Ток, потребляемый обмоткой электромагнита, при напряжении срабатывания 12В и температуре окружающего воздуха 20°С должен быть 0,8-1,1 А;
Пропускная способность клапана не менее 3,5 л/час. Клапан должен быть герметичным при давлении воздуха 150 кПа (1,5 кгс/см2). - Топливные трубки в системе продуть сжатым воздухом под давлением 97 кПа (1 кгс/см2). В обоих направлениях воздух должен проходить свободно. Кроме того трубки проверить на герметичность воздухом под давлением 485 кПа (5 кгс/см2). Внутренняя полость трубок должна быть чистой.
- Если при проверке изделия укладываются в требования ТУ, то они должны быть
вновь установлены на двигатель. При наличии отклонений по электрическому
сопротивлению свечи произвести ее замену.
В случае уменьшения пропускной способности свечи вывернуть фильтр 4 (рис. 80), вынуть дозирующую вставку 5, промыть их в неэтилированном бензине или этиловом спирте и продуть сжатым воздухом. Затем установить и вновь проверить пропускную способность свечи.

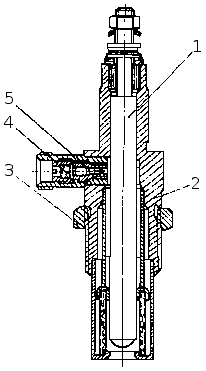

Рис. 80. Факельная штифтовая свеча: 1 — накальный штифт; 2 — корпус свечи в сборе; 3 — контргайка; 4 — фильтр; 5 — дозирующая вставка. - Установить изделия ЭФУ на двигатель. При установке подключение
топливопровода от ТНВД к электромагнитному клапану производить с учетом
направления стрелки, выбитой на корпусе клапана.
Факельную штифтовую свечу при установке законтрить контргайкой. Тщательно закрепить электромагнитный клапан и надежно подтянуть соединения топливопроводов. Проверить и при необходимости затянуть все соединения электропитания ЭФУ, проверить надежность штекерных соединений. - После установки ЭФУ на автомобиль прокачать топливную систему ЭФУ и проверить ее герметичность, для чего при работающем двигателе нажать кнопку включения ЭФУ и удерживать ее в течение 30 секунд после загорания контрольной лампочки. Подтекание топлива в соединениях системы не допускается.
- Проверить исправность электросхемы ЭФУ. Проверка исправности электрической цепи включает в себя проверку предварительного разогрева свечей, нагрева свечи через сопротивление при сопровождении работы двигателя работой ЭФУ. Предварительный нагрев свечей оценивать по силе тока, потребляемого свечей, и по величине напряжения, подводимого к свечи. Сила тока, потребляемая свечей, составляет около 23 А, напряжение около 19 В.
Убедиться в автоматическом отключении генераторной установки во время работы ЭФУ. Если ток, потребляемый свечей, и напряжение, подводимое к свече, имеют те же значения, что и в период предварительного нагрева, значит автоматическое отключение генераторной установки работает исправно.
Внимание! При возникновении необходимости замены одной свечи
заменять обе одновременно.
