Стартер двигателя

Двигатели DiZel-Z могут комплектоваться стартерами модели 25.3708-21 или модели AZF 4581.

Конструкция двигателя предусматривает возможность установки обеих моделей стартеров.

Стартер 25.3708-21 (рис. 47) состоит из электродвигателя, механизма привода и электромагнитного тягового реле. Электродвигатель стартера постоянного тока, последовательного возбуждения, с питанием от аккумуляторных батарей. Для обеспечения надежного соединения с «массой» автомобиля на крышке стартера со стороны коллектора имеется болт для присоединения гибкой токопроводящей перемычки.

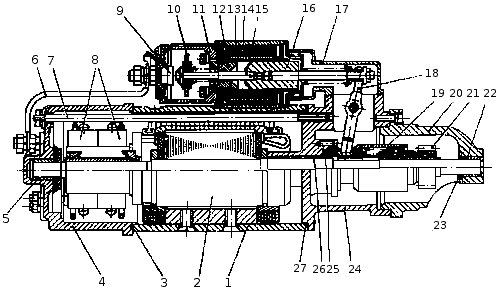

Рис. 47. Стартер: 1 — корпус; 2 — якорь; 3, 37 — уплотнительные кольца; 4 — крышка со стороны коллектора; 6 — передний подшипник; 6 — соединитсльная шина; 7 — стяжная шпилька; 8 — щетки; 9 — контактные болты; 10 — контактный диск; 11 — корпус реле; 12 — сердечник; 13 — удерживающая обмотка реле; 14 — втягивающая обмотка реле; 15 — шток якоря; 16 — якорь реле; 17 — кожух; 18 — рычаг привода; 19 — привод; 20 — крышка со стороны привода; 21 — шестерня привода; 22 — средний подшипник; 23 — упорная шайба; 24 — корпус привода; 25 — сальник; 26 — задний подшипник.

Питание  стартера  осуществляется  от аккумуляторных батарей С20 - 132 Аּч, С20 - 182 Аּч, С20 - 190 Аּч, С20 - 264 Аּч.

Техническая характеристика

Техническая характеристика стартера AZF 4381
