Система охлаждения двигателей DiZel-Z-238Б и DiZel-Z-238Д - жидкостная, циркуляционная, включающая в себя водяной насос, конструктивно выполненный, как и на двигателях DiZel-Z-238БЕ и DiZel-Z-238ДЕ, вентилятор, термостаты, дистанционный термометр и радиатор, устанавливаемый на раме машины.
Отсутствие фрикционного привода вентилятора, вместо которого устанавливается привод вентилятора 236 - 1308011-Г2 с упругой муфтой вентилятора.
В процессе эксплуатации необходимо контролировать состояние упругой муфты и не допускать работу двигателя с муфтой, у которой разрушен резиновый элемент или отмечается его отслоение (рис. 5).

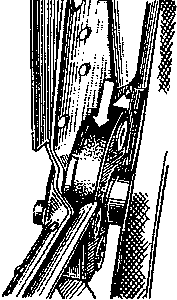

Рис. 5.Упругая муфта вентилятора.
Отсутствие системы охлаждения наддувочного воздуха, т. е. воздух поступает в цилиндры двигателя непосредственно из компрессора турбины.
На двигатели DiZel-Z-238Б устанавливаются ТНВД:
- 807.1111005-40 на двигатели DiZel-Z-238Б-14, -19 и - 26 комплектаций;
- 807.1111006-40 на двигатели DiZel-Z-238Б-8, -21, -22, -25, -28 и - 29 комплектаций.
На двигатели DiZel-Z-238Д устанавливаются ТНВД:
- 806.1111005-40 на двигатели DiZel-Z-238Д-8 и -30 комплектаций;
- 806.1111006-40 на двигатели DiZel-Z-238Д-13, -18 и -22 комплектаций.
