Сцепление DiZel-Z-238Н - двухдисковое, сухое, фрикционного типа, с периферийным расположением цилиндрических пружин. Сцепление DiZel-Z-238Н может выполняться в герметизированном варианте.
Кожух 16 (рис. 6) сцепления, штампованный из листовой стали, с нажимным диском 19 в сборе устанавливается на маховике 20 двигателя, а ведомые диски 21 - на шлицевой части первичного вала коробки передач. Передний и задний ведомые диски не взаимозаменяемы и устанавливаются в определенном положении, как показано на рисунке. Ведомые диски сцепления зажимаются постоянным усилием двадцати восьми цилиндрических нажимных пружин 17 между маховиком двигателя, средним и нажимным дисками. Под пружины со стороны нажимного диска подложены термоизолирующие прокладки 18. Нажимной и средний ведущий диски связаны с маховиком четырьмя шипами, находящимися на наружной поверхности дисков. В зажатом состоянии ведомые диски передают крутящий момент двигателя на первичный вал коробки передач.

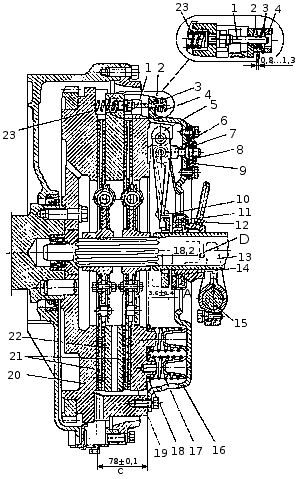

Рис. 6. Сцепление DiZel-Z — 238Н: 1 — шток; 2 — кольцо; 3 — тарельчатая пружина; 4 — планка; 5 — оттяжной рычаг; 6 — вилка оттяжного рычага; 7 — регулировочная гайка; 8 — распорная пластина: 9 — стопорная пластина; 10 — петля пружины оттяжного рычага; 11 — муфта выключения сцепления с подшипником; 12 — шланг подачи смазки к муфте выключения сцепления; 13 — вилка выключения сцепления; 14 — упорное кольцо оттяжных рычагов; 15 — вал вилки выключения сцепления; 16 — кожух сцепления; 17 — нажимная пружина; 18 — термоизолирующая прокладка; 19 — нажимной диск; 20 — маховик; 21 — ведомые диски; 22 — средний ведущий диск; 23 — отжимная пружина; D — минимальный ход выжимной муфты.
Выключение сцепления производится муфтой 11. Муфта с подшипником, перемещаясь в сторону двигателя, отводит нажимной диск от ведомого диска, передавая усилие через четыре жестких оттяжных рычага 5. Рабочий ход муфты выключения сцепления, с учетом свободного хода, должен быть не менее 18,2 мм (размер «D»). Величина свободного хода регулируется механизмом выключения сцепления. Упорное кольцо оттяжных рычагов перемещается в сторону коробки передач на 27 мм за счет допустимого износа фрикционных накладок.
Гарантированные зазоры между ведомыми дисками и поверхностями трения маховика, среднего ведущего и нажимного дисков при выключении сцепления по мере износа накладок обеспечиваются механизмом автоматической регулировки отхода среднего диска, который состоит из штоков 1, закрепленных в каждом из четырех шипов среднего ведущего диска, разрезных колец 2, для перемещения по штоку которых необходимо определенное усилие, упорных планок 4, которые крепятся с кожухом сцепления болтами к маховику, и тарельчатых пружин 3, установленных на штоке между кольцом 2 и планкой 4.
При выключении сцепления нажимной диск 19 отходит назад не менее чем на 2 мм, и освобождает задний ведомый диск 21. Средний ведущий диск 22 под действием пружины 23 так же отходит назад, до упора кольца 2 в планку 4 через тарельчатую пружину, на величину 1,2 ± 0,1 мм, освобождая передний ведомый диск.
По мере износа фрикционных накладок сцепления средний ведущий диск под действием нажимных пружин нажимного диска перемещается к маховику, кольца 2 при этом упираются в кожух сцепления, перемещаясь по штокам 1 и сохраняя размер между кольцами и тарельчатыми пружинами.
При установке сцепления с механизмом автоматической регулировки отхода среднего диска на маховик соблюдать следующий порядок:
- Установить передний ведомый диск.
- Установить средний ведущий диск со штоками.
- Установить задний ведомый диск.
- Установить нажимной диск с кожухом в сборе, закрепив его на маховике при помощи восьми коротких болтов.
- Надеть разрезные кольца 2 на штоки 1 до упора в кожух сцепления.
- Надеть четыре тарельчатые пружины выпуклой стороной к разрезным кольцам.
- Установить четыре упорных планки и закрепить их с кожухом к маховику при помощи восьми длинных болтов.
После установки сцепления на маховик убедиться в том, что кольца на штоках стоят с упором в кожух, обеспечивая зазор 1,2 ± 0,1 мм между кольцами и тарельчатыми пружин.щц при включенном сцеплении.
При износе накладок ведомых дисков горец муфты выключения сцепления упрется в торец крышки подшипника первичного вала коробки передач; в этом случае изношенные накладки ведомых дисков заменить новыми.
Отсутствие свободного хода муфты выключения сцепления приведет к выходу из строя нажимного подшипника и усиленной пробуксовке ведомых дисков. Свободный ход муфты выключения сцепления (размер «А») регулировать изменением длины тяги механизма выключения или длины штока цилиндра усилителя в зависимости от конструкции механизма выключения сцепления в соответствии с указанием инструкции по эксплуатации транспортных средств.
Внимание! Регулировка свободного хода муфты выключения сцепления регулировочными гайками оттяжных рычагов категорически запрещается.
После регулировок проверить сцепление на отсутствие «ведения»; эту проверку проводить на работающем двигателе при включенной первой передаче и выключенном сцеплении.
Регулировка положения упорного кольца оттяжных рычагов
При сборке нажимного диска с кожухом в сборе отрегулировать положение упорного кольца. Эту регулировку производить в приспособлении, имеющем установочный размер 27 ± 0,1 мм (рис. 7) регулировочными гайками 6 оттяжных рычагов при фиксированном положении кожуха и нажимного диска, Регулировкой обеспечить размер «В», равный 64 ± 0,1 мм, при этом упорные поверхности всех четырех оттяжных рычагов 5 должны одновременно касаться упорного кольца 4. Перекос упорного кольца приведет к неравномерному отходу нажимного диска при выключении сцепления или ненормальной его работе.
Рис. 7. Приспособление для сборки нажимного диска с кожухом в сборе: 1 — подставка; 2 — направляющий штифт; 3 — болт крепления кожуха; 4 — упорное кольцо оттяжных рычагов; 5 — оттяжной рычаг; 6 — регулировочная гайка; 7 — стопорная пластина; 8 — опорная пластина; 9 — нажимной диск.
После регулировки положения упорного кольца регулировочными гайками 6 установить стопорные 7 и опорные 8 пластины регулировочных гаек. Завернуть все восемь болтов крепления стопорных и опорных пластин, установив пружинные шайбы под головки болтов.
В случае использования нажимного диска с кожухом в комплекте с ведомыми дисками после ремонта, на которых установлены фрикционные накладки толщиной 4,15 мм, при регулировке положения упорного кольца размер «В» установить равным 67 ± 0,1 мм.
