Разборка и сборка насосной секции топливного насоса высокого давления моделей 806 и 807
При ремонте принимать все меры предосторожности для предупреждения попадания пыли и грязи в ТНВД.
Разборку насосной секции производить в указанном ниже порядке.
- Снять боковую крышку и колпак рейки.
- При помощи, специального рычага (рис. 91) сжать пружину толкателя и извлечь нижнюю тарелку толкателя (рис. 92).
- Снять контрящие сухари, вывернуть штуцеры и специальным съемником (рис. 93) извлечь из корпуса насоса седла вместе с нагнетательными клапанами. Для снятия навернуть оправку 2 съемника на резьбу седла 1 нагнетательного клапана до упора втулки 3 в корпус насоса. Поворачиная эксцентрик сьемника вверх, извлечь седло нагнетательного клапана (рис. 94).
- Вывернуть стопорные винты втулки плунжера и вынуть плунжерные пары из корпуса насоса.
- Слегка сжав, вынуть пружину из корпуса насоса вместе с верхней тарелкой, поворотной втулкой и зубчатым венцом.
- Снять толкатель из направляющей в корпусе. Насосную секцию собирать в обратном порядке.
При сборке обратить внимание на следующее:
- нагнетательный клапан с седлом, а также плунжерная пара являются прецизионными парами, и замену каждой из них можно производить только комплектом;
- поворотную втулку с зубчатым венцом в сборе устанавливать при среднем положении рейки (по отношению к корпусу насоса) так, чтобы прорезь венца находилась в плоскости оси отверстия под стопорный винт в корпусе насоса, а средний зуб венца - в средней впадине на рейке (рис. 95);
- при установке плунжерной пары убедиться, что на втулку плунжера надето резиновое уплотнительное кольцо; лыска в нижней части хвостовика плунжера должна быть обращена в сторону стопорного винта втулки;
- после затяжки стопорного винта втулки плунжера проверить подвижность рейки и величину ее хода, который должен быть не менее 25 мм; рейка должна перемещаться легко, без ощутимых затруднений;
- штуцер затянуть моментом 100 - 120 Нּм (10-12 кгсּм), после затяжки каждого штуцера проверить перемещение рейки.
После сборки топливный насос с регулятором отрегулировать на стенде.

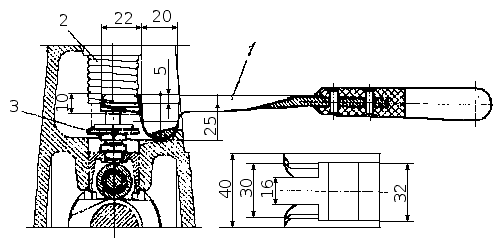

Рис 91. Рычаг для снятия тарелки толкателя: 1 — рычаг: 2 — пружинатолкателя; 3 — тарелка толкателя.
Рис. 92. Снятие тарелки толкателя.

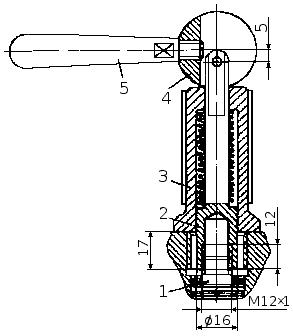

Рис. 93. Съемник седла нагнетательного клапана: 1 -седло нагнетательного клапана; 2 — оправка; 3 — втулка; 4 — эксцентрик; 5 — рукоятка.
Рис. 94. Снятие седла нагнетательного клапана.

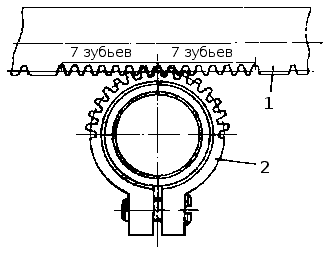

Рис. 95. Установка поворотной втулки с зубчатым венцом.
