Коробка передач DiZel-Z 238ВМ

Коробка передач DiZel-Z-238ВМ (рис. 103) - механическая, восьмиступенчатая, с синхронизаторами на всех передачах, кроме заднего хода, состоит из основной четырехступенчатой коробки передач и двухдиапазонного планетарного демультипликатора.

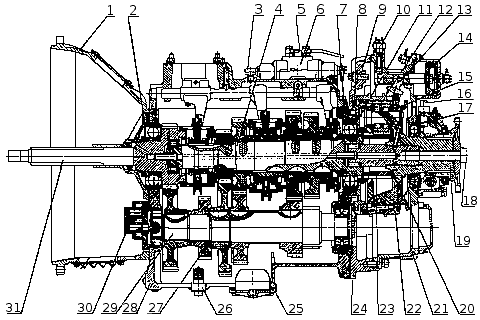

Рис. 103. Коробка передач DiZel-Z-238ВМ: 1 — картер сцепления; 2 — прокладки регулировочные первичного вала; 3 — сапун картера; 4 — вал вторичный; 5 — сапун воздухораспределителя; 6 — воздухораспределитель; 7 — кольцо центрирующее; 8 — муфта включения низшего диапазона; 9 — болт регулировки упора штока переключения демультипликатора с контргайкой; 10 — включатель сигнализатора переключения демультипликатора; 11 — прокладки регулировочные вторичного вала; 12 — сателлиты; 13 — вилка переключения демультипликатора; 14 — цилиндр переключения демультипликатора; 15 — муфта включения высшего диапазона; 16 — датчик скорости системы блокировки низшего диапазона; 17 — регулировочные прокладки выходного вала; 18 — болт крепления в фланца выходного вала, 19 — вал выходной; 20 — кольцо упорное солнечной шестерни; 21 — картер демультипликатора; 22 — коронная шестерня; 23 — солнечная шестерня; 24 — проставка; 25 — крышка заборника насоса с сеткой; 26 — пробка сливная с магнитом; 27 — шестерня отбора мощности; 28 — картер основной коробки; 29 — вал промежуточный; 30 — насос масляный; 31 — вал первичный.

Механизм переключения диапазонов демультипликатора оснащен автоматической системой блокировки включения низшего диапазона (АСБП).

Реле АСБП устроено таким образом, что разрешает включение низшего диапазона при частоте вращения выходного вала коробки передач не более 920 мин-1, что в зависимости от передаточных чисел ведущего моста, раздаточной коробки, радиуса качения колёс соответствует скорости движения автомобиля 25 - 30 км/час. Для каждого конкретного автомобиля эта величина может быть с достаточной точностью определена как частное от деления величины максимальной (кинематической) скорости на 3,5.

Заправочная ёмкость системы смазки коробки передач 7,5 литра. Уровень масла определяется нижней кромкой контрольного отверстия на правой стороне проставки, расположенной между картерами основной коробки и демультипликатора.

Пробка маслозаливного отверстия расположена на верхней крышке основной коробки с левой стороны. В качестве заливного может также использоваться контрольное отверстие.

• Эксплуатация коробки передач 238ВМ
• Техническое обслуживание коробки передач 238ВМ
• Сборка коробки передач
• Возможные неисправности коробки передач

Предупреждение

• Исправная работа коробки передач и срок ее службы находятся в прямой зависимости от культуры эксплуатации, поэтому необходимо внимательно отнестись к проведению всех регламентных работ, предусмотренных настоящим руководством.
• Применение смазочных материалов, не указанных в настоящем руководстве, не разрешается.
• Во избежание повреждения синхронизатора демультипликатора и синхронизаторов основной коробки передач включение передач в основной коробке при включенной лампе сигнализатора переключения демультипликатора не допускается.
• Во избежание чрезмерного возрастания частоты вращения коленчатого вала двигателя и повышенного износа синхронизаторов коробки передач не допускается включение низшего диапазона в демультипликаторе при скорости движения автомобиля выше 35 км/час.
• Необходимо соблюдать правила буксировки автомобиля.

Передаточные числа коробки передач

Основные модели коробки передач

Коробки передач производства ОАО "ТМЗ" (обозначаются буквой "В" в маркировке) комплектуются картером демультипликатора из алюминиевого сплава, опорой штока (между цилиндром и картером демультипликатора) механизма переключения демультипликатора с измененным расположением включателя сигнальной лампы демультипликатора.
