Головка цилиндров изготовлена из низколегированного серого чугуна и крепится к блоку шпильками, ввернутыми в блок цилиндров. Шпильки изготовлены из хромоникелевой стали и термически обработаны. Для обеспечения отвода тепла головка цилиндров имеет полость жидкостного охлаждения, сообщающуюся с полостью блока. Для обеспечения подвода топлива к форсунке в боковой поверхности головки имеются отверстия под трубки.
В головке цилиндров размещены клапаны с пружинами, коромысла клапанов, стойки коромысел и форсунки.
Под клапаны газораспределения в головку с натягом установлены седла и направляющие втулки клапанов. Седла впускных клапанов изготовлены из специального чугуна, а седла выпускных - из специального жароупорного сплава. Седла и металлокерамические направляющие втулки клапанов окончательно обрабатываются после их запрессовки в головку.
Устанавливаемые на двигатели головки цилиндров могут быть блочные (общие) или индивидуальные:
Головки цилиндров двигателей DiZel-Z-238БЕ2, DiZel-Z-238ДЕ2 блочные на четыре цилиндра каждая. Привалочная к блоку цилиндров поверхность головки шлифована и имеет в зоне уплотнения гильз цилиндров кольцевые проточки. Уплотнение стыка головки цилиндров, блока и гильзы осуществляется прокладкой, состоящей из единой металлической прокладки на четыре цилиндра, уплотняющей газовый стык, и вставных, удерживаемых шпеньками, резиновых уплотнительных элементов, уплотняющих масляные, водяные и штанговые проходы. Уплотнительные элементы пяти видов в количестве 19 шт. на прокладку (рис. 7).
Головки цилиндров двигателей DiZel-Z-238БЕ, DiZel-Z-238ДЕ блочные на четыре цилиндра каждая. Конструктивно выполнены в основном аналогично предыдущей блочной головке, но в зоне уплотнения гильз цилиндров нет кольцевых проточек. Стык головки цилиндров, блока и гильзы (рис. 8) уплотняется прокладкой из материала типа «сэндвич» с окантовками цилиндровых отверстий и отверстий для прохода охлаждающей жидкости .В окантовки цилиндровых отверстий вставлены разрезные уплотнительные фторопластовые кольца. Крепление к блоку осуществляется 21-ой шпилькой с шайбами и гайками.
Головки цилиндров двигателей DiZel-Z-238ДЕ2 (основная комплектация) индивидуальные и устанавливается на каждый цилиндр, каждая головка крепится к блоку шестью шпильками, имеющими длину 209 мм и 248 мм. В головку запрессован чугунный стакан форсунки. Стакан в верхней части уплотнен резиновым кольцом. Привалочная к блоку цилиндров поверхность в зоне уплотнения гильз цилиндров имеет три кольцевые проточки.
Уплотнение стыка головки цилиндров, блока и гильзы (рис. 8) осуществляется прокладкой состоящей из металлической прокладки, уплотняющей газовый стык, и резиновой прокладки, уплотняющей отверстия прохода штанг, масла и охлаждающей жидкости. Металлическая и резиновая прокладка устанавливаются на штифты блока. Металлическая прокладка выпускается четырех размеров по толщине (1,1 мм; 1,3 мм; 1,5 мм; 1,7 мм) и подбирается при сборке двигателя индивидуально с целью достижения оптимального налпоршневого зазора в каждом цилиндре. В запасные части поставляется прокладка толщиной 1,7 мм.
Рис. 7. Схема
установки уплотнителей в металлическую прокладку: 1 — металлическая прокладка; 2
— уплотнитель штанговой полости; 3 — уплотнитель слива масла; 4 — уплотнитель
подвода воды; 5 — уплотнитель шпильки; 6 — уплотнитель.

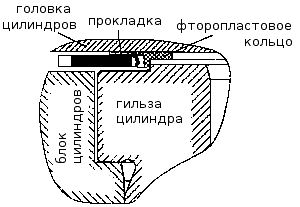

Рис. 8. Схема
расположения деталей в месте уплотнения газового стыка.

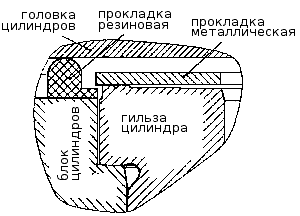

Рис. 9. Схема
расположения деталей в месте уплотнения газового стыка.
