Все детали форсунок собраны в корпусе 7 (рис. 29). К нижнему торцу корпуса форсунки гайкой 5 присоединяются проставка 3 и распылитель (мод. 335.1112110-50 и 204 1112110-50.01 соответственно). Взаимное расположение корпуса форсунки, проставки и распылителя определяется штифтами, запрессованными в проставке.
Внутри корпуса 1 распылителя находится запорная игла 2. Корпус и игла составляют прецизионную пару.
Распылитель имеет пять распыливающих отверстий. Усилие затяжки пружины 6 (давление начала впрыскивания) регулируется винтом 12, ввернутым в корпус форсунки. Винт фиксируется гайкой 10.
Для форсунки модели 204-50.01 усилие затяжки пружины 6 регулируется регулировочными шайбами, установленными в корпус форсунки.
Топливо подводится к форсунке через штуцер 8 ввернутый в корпус форсунки. В штуцер запрессован стержень щелевого фильтра 15. Топливо, просочившееся через зазор между иглой и корпусом распылителя, отводится из форсунки через полость пружины и отверстия в регулировочном винте и колпачке 9.
Форсунка устанавливается в стакан головки цилиндров. Под торец гайки распылителя подкладывается гофрированная шайба для уплотнения от прорыва газов.

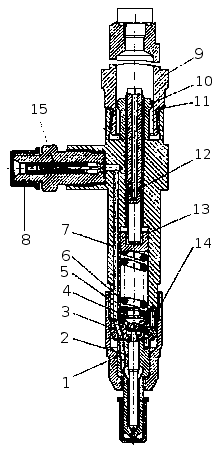

Рис. 29. Форсунка: 1 — корпус распылителя; 2 — игла распылителя; 3 — проставка; 4 — штанга; 5 — гайка распылителя; 6 — пружина; 7 — корпус; 8 — штуцер с фильтром; 9 — колпак; 10 — гайка; 11 — шайба; 12 — регулировочный винт; 13 — тарелка пружины; 14 — штифт; 15 — щелевой фильтр.
