Фильтр центробежной очистки масла

• Отвернуть гайку колпака фильтра (рис. 63) и снять колпак.
• Отвернуть  гайку  крепления  ротора;  снять  ротор  с упорной шайбой 9 (рис. 64).
• Разобрать ротор, для чего отвернуть гайку 8, снять шайбу 7 и колпак 6 ротора.
• Удалить из колпака 6 и с ротора 5 отложения и промыть их в дизельном топливе.
• Собрать фильтр в обратной последовательности, проверив состояние прокладок 2 и 4, сопел 3 ротора и шайбы 12. Если необходимо, прокладки заменить, а сопла ротора прочистить.

Рис. 63. Отвертывание гайки колпака.

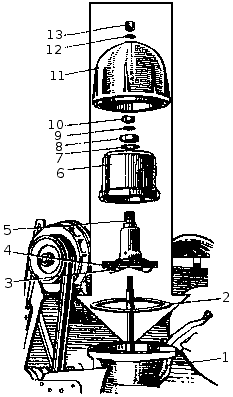

Рис. 64. Фильтр центробежной очистки масла: 1 — корпус; 2 — прокладка колпака; 3 — сопло ротора; 4 — прокладка ротора; 5 — ротор; 6 — колпак; 7 — шайба; 8 — гайка ротора; 9 — упорная шайба; 10 — гайка крепления ротора; 11 — колпак; 12 — шайба; 13 — гайка крепления колпака.
